Rhopoint ID 透射成像外观仪-测量聚丙烯薄膜（BOPP）的光学性能

概述：

波纹效应是由材料表面较大结构（0.1-2毫米）引起的一种光学效应。如果这种结构是均匀的，通常会被描述为“橘皮”——表面类似于橘子皮的纹理。如果这种效应是各向异性的，当透过材料观察时，常常可以看到可见的线条。与雾度不同，这些较大的结构会在材料移动到具有直线边缘的目标图像/物体上方时，引起动态失真——边缘似乎会随着材料的移动而扭曲和波动。为了确保成品质量的一致性，必须确保对操作参数的精确控制。如果出现问题，必须迅速识别，以避免浪费。

典型问题可能包括:

• 橘皮和纹理

• 模具条纹或标记

• 污染

• 由表面粗糙度和体散射引起的雾度。

使用Rhopoint ID可以快速有效地识别这些问题，以纠正生产过程中的不良品。

案例：

• 客户提供了8个BOPP包装膜样品。

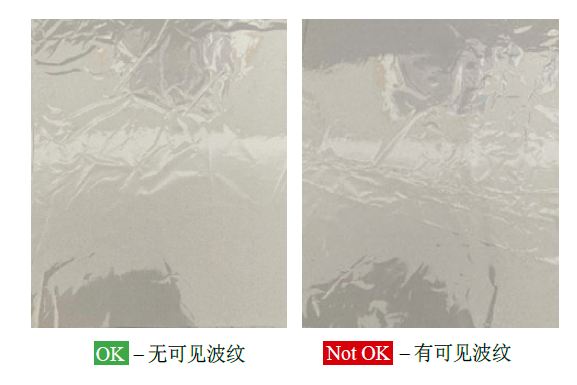

• 4个被归为 OK – 没有可见波纹。

• 4个被归为 Not OK – 可以明显观察到波纹。

• 客户要求在使用前对薄膜进行快速质量控制测试，样品非常薄。

步骤一：将每个薄膜依次放在ASTM测量台上，并使用Rhopoint ID上的磁性垫片夹紧。

步骤二：测量每个样品一次。下载结果并分析。

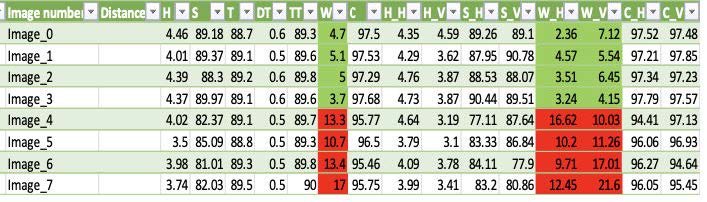

以下的图像和数据直接取自Rhopoint ID。作为一种基于摄像头的系统，它具有独特的能力，能够提供被测样本的详细图像，这些图像对于检测材料质量方面的问题非常有用。

波纹度（W）在垂直方向（W_V）和水平方向（W_H）上显示。对于合格样品，波纹度值较低，这证实了表面几乎没有或没有出现橘皮现象。然而，对于不合格样品，波纹度值较高，证实了橘皮的存在。此外，W_H和W_V的值并不相似，这表明在橘皮的制造过程中存在方向性问题。测量结果证实了样品的视觉评估。Rhopoint ID 能够通过波纹度值区分表面是否存在橘皮现象的好样品和坏样品。
