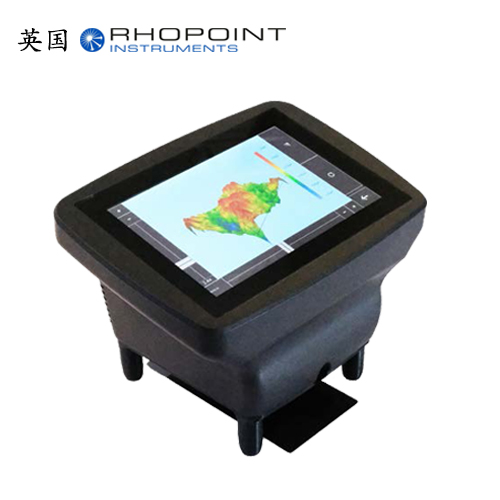

Optimap3 PSD 新型桔皮仪

先进的表面测量

Optimap3 是用于表面检测的独特便携式解决方案，可对所有类型的涂层或未涂层表面进行快速大面积测量和分析。

强大的屏幕功能包括横截面视图，允许检测和表征常见的表面不规则性，包括缺陷和波纹。

在质量控制中，劣质的表面评价方法仍然司空见惯。许多方法缺乏定义，耗时且主观。 现代消费者需要具有均匀且无缺陷的表面光洁度的高质量产品。

Optimap3 的使用为这些测量挑战提供了独特的解决方案，为改进生产控制提供了可量化的数据。

在一项快速操作中，Optimap3 以令人难以置信的细节绘制表面的形貌，显示缺陷和纹理。 映射的信息被处理成客观的表面数据，可用于有效控制产品质量。

代表性表面分析

Optimap3 客观地测量和表征表面质量的许多方面，包括纹理、波纹和局部缺陷，包括橘皮、夹杂物、凹痕和划痕。

其较大的测量区域 (65 x 54mm) 和运行速度（不到 10 秒）提供了快速测量，其结果比轮廓仪或其他光学扫描仪器的结果更具代表性，并且可以以可追溯的 SI 单位或其他行业特定单位报告。

Optimap3 的横向分辨率小于 37 微米，能够捕捉人眼看不到的表面缺陷。

特点

下一代革命性 Optimap 表面分析仪器。

• 更高分辨率的全场表面映射（<0.1um Z-横向，37um X-Y 分辨率）

允许对要详细测量的表面积进行全场测量

• 具有反射图像分析的双焦点系统

自动检测表面的反射率水平并调整设置以适应

• 板面粗糙度/波纹度

结果可与轮廓测量法和其他光学测量技术相媲美

• 湿漆的非接触式测量

唯一可以测量湿漆橘皮形成的产品

• 与视觉外观尺度兼容

（TAMS 和 Wavescale 值）用于汽车和高端应用

使用 Optimap3 的好处

• 快速、可靠和便携

• 直观的用户界面

• 灵活的屏幕视图功能

• 强大的离线分析

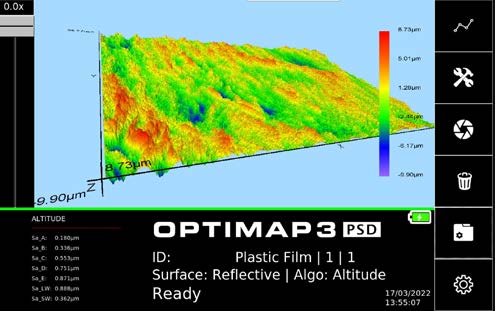

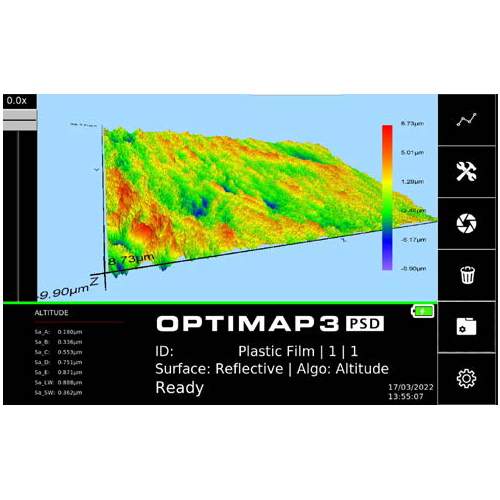

• 表面特征的即时 3-D 地图

• 在屏幕上可视化和分析纹理和缺陷

• 易于理解的与人类感知高度相关的参数

• 与干涉测量相关的结果

Optimap3 如何测量和分析表面？

相位测量偏转法

(PMD) 用于绘制表面地形图条纹图案显示在内部目标屏幕上。条纹图案在 X 和 Y 方向上进行动画处理（相位步进）。

Optimap3 有两种模式 - 反光和晦涩高频条纹用于测量反射表面 - 低频用于测量晦涩（dull）的表面。

PMD 是一种使用白光反射的非接触式技术条纹图案被表面反射——反射被表面纹理和缺陷扭曲。

反射图像由内部可变焦相机捕获。

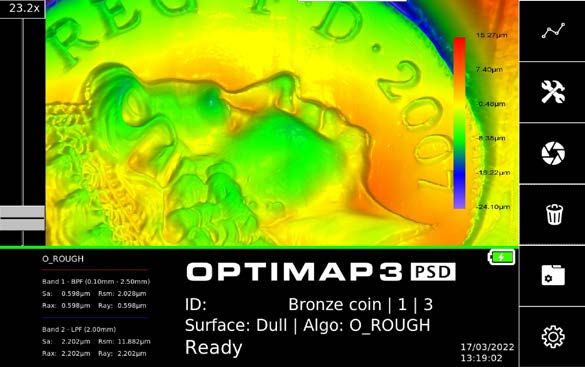

高分辨率地图显示表面纹理和缺陷

内置的 PMD 表面映射引擎结合了来自 8 个反射条纹图案的数据，以创建具有高度代表性的测量表面图。

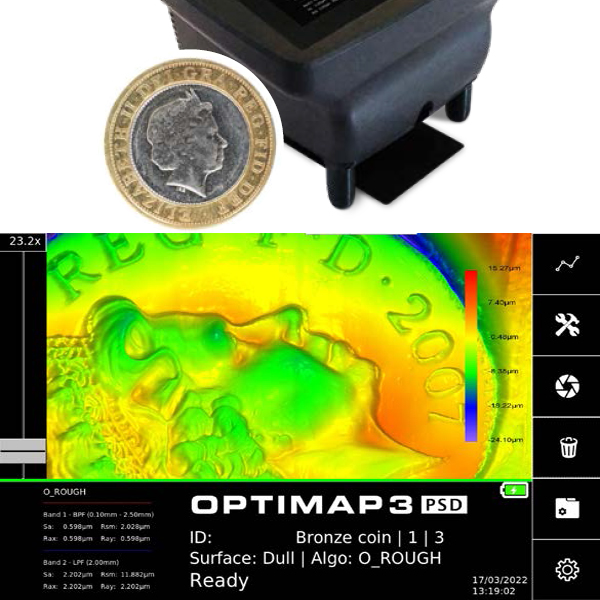

可以显示表面曲率或高度的地图。 高分辨率地图显示表面纹理和缺陷。 内置轮廓工具可用于测量表面特征的高度和大小。

直观的用户界面

Optimap3 直观的用户界面提供测量结果的操作、设置和显示。

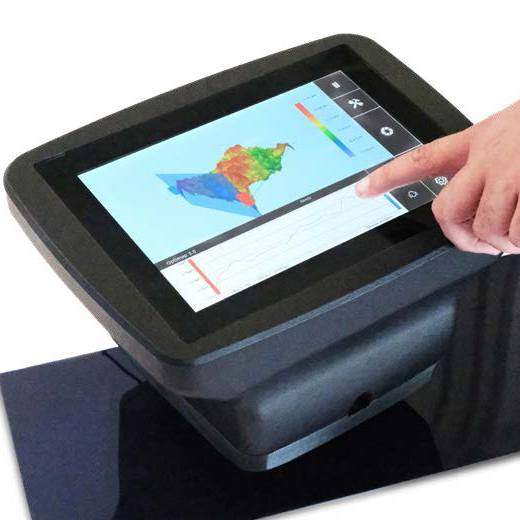

基于图标的触摸屏只需按下屏幕上的相关活动区域即可轻松使用。

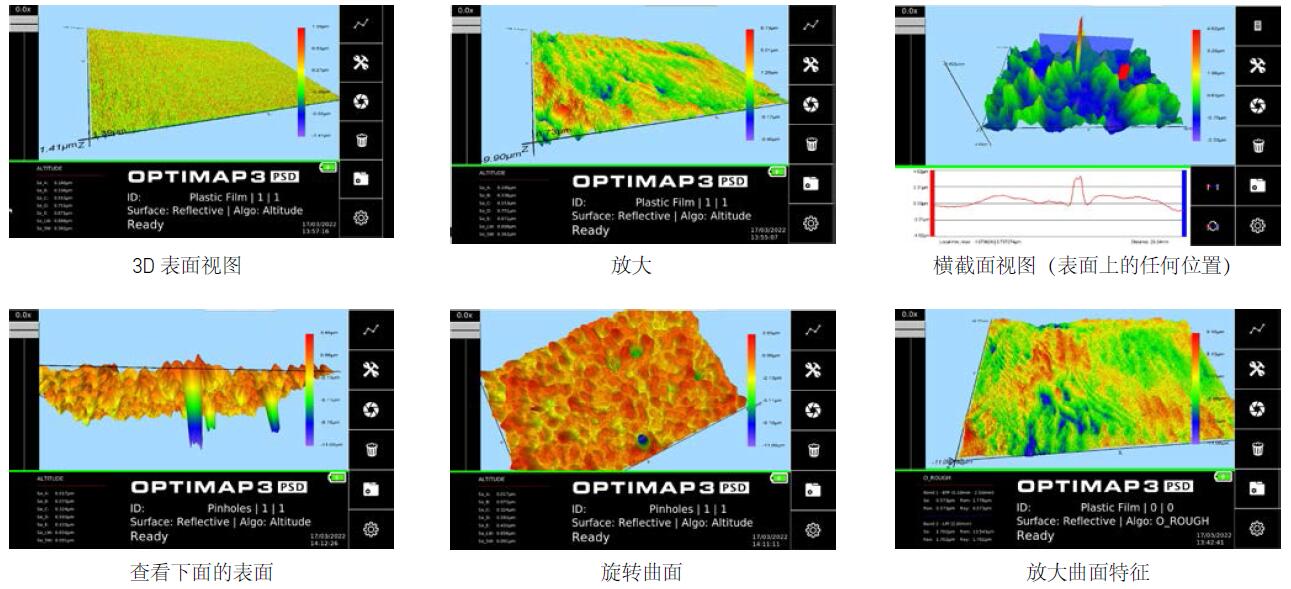

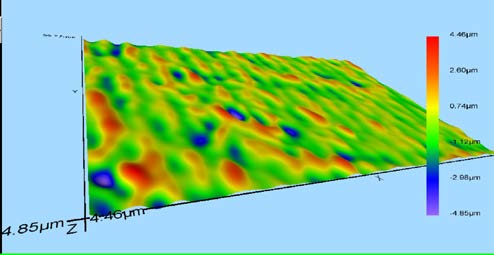

通过触摸显示图像上的相关兴趣点并查看上方显示屏中的图表，可以通过表面创建横截面。

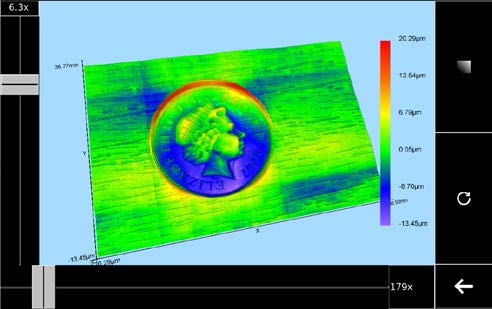

横截面处于活动状态，可以在 X 和 Y 方向的图像上移动以查看整个表面的变化。

图像的放大率可以通过放大率滑块进行调整。

特点

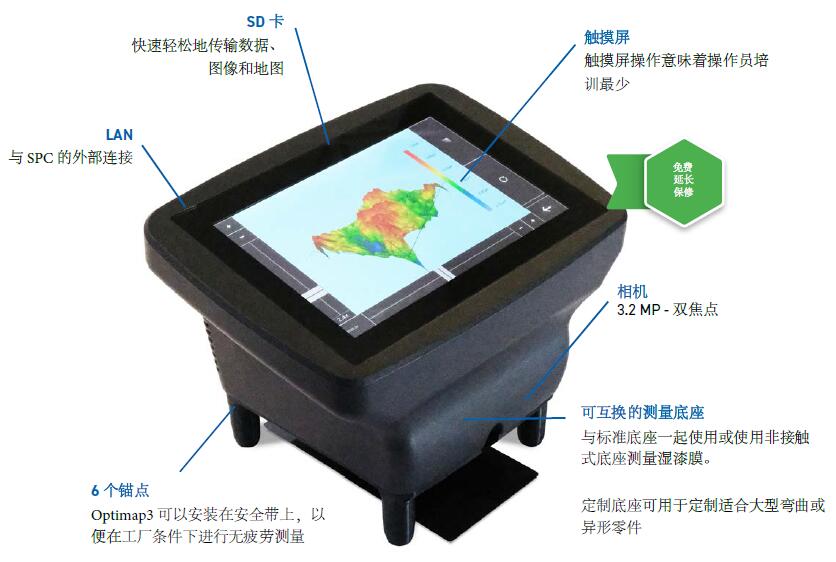

Optimap3 坚固且准确，适用于实验室、工厂或现场检查。

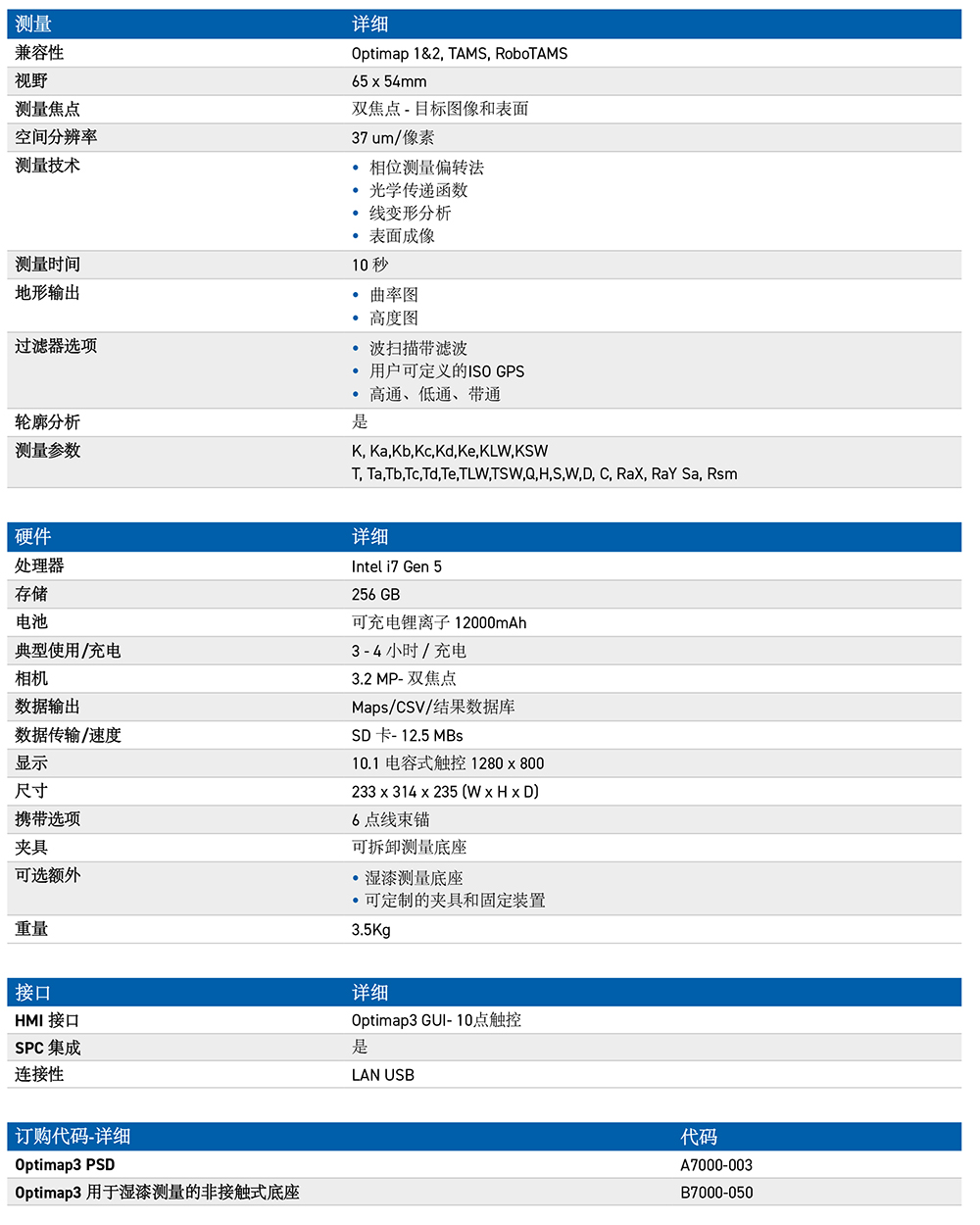

技术参数

标准配置

• 经验证标准板

• USB 密钥

• 使用说明书

• Optimap Reader 软件

• 测量底座 x 2

Optimap Reader 软件

具有用于识别、分类和量化表面缺陷的先进工具，包括：• 针孔 • 夹杂物 • 划痕
