Rhopoint IQ鲜映性雾影仪

Rhopoint IQ 鲜映性雾影仪可量化标准光泽度仪无法测量的表面质量问题，并分析光线如何从表面反射。

可测量：

• 20/60/85° 光泽度

• 峰值反射率

• 反射雾影

• RIQ 成像质量

• DOI 鲜映性

• 测角光度曲线

光泽度

比例量化从物体表面反射出来的光强。

角度选择：为了得到最好的测量结果，需要基于物体的反射系数选择正确的测量角度：亚光的用85⁰ ，中光泽用60⁰ ，高光泽和金属色用20⁰ 的测量角度。

符合标准：ISO 2813，ASTM D523，ISO 7668，ASTM D2457，DIN 67530，JIS Z 8741

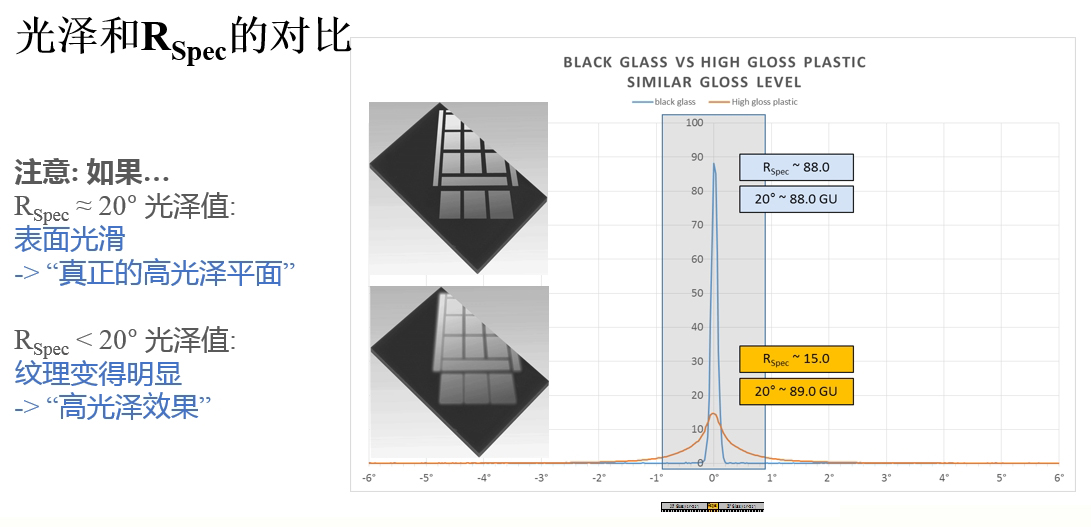

峰值反射率

当物体表面凹凸不平，其雾度或鲜映性DOI等表面效应可表征为“近景光泽”或“漫反射光泽”效应，该效应会对真实光泽度测量产生影响。

“ 峰值反射率”值是在镜面反射角度下的峰值镜面反射率（或“真实”镜面光泽值），或：在20°镜面反射方向上的反射，用7个中央二极管像素相对于黑色玻璃校准标准（数值：~19.9-20.1°）进行内部测量和计算得出，其对表面纹理非常敏感，可用于量化光泽表面的最小变化。

反射雾影

由表面上的微观纹理或残留物引起的一种光学效应。症状: 表面上有明显的乳状物，反射对比度的损失，雾影图像等都可以在高强度光源的反射图像中看到。

成因: 分散性差、原材料不相容、添加剂迁移、基体质量、烘烤/干燥/固化条件、抛光痕迹、细小划痕、老化、氧化、清洁度差/表面残留物等。

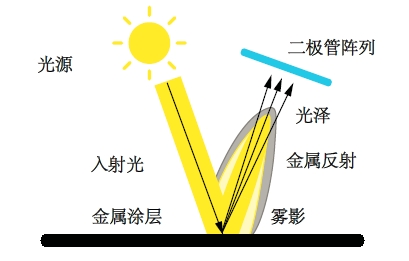

反射雾影补偿

金属涂层会产生漫反射，该漫反射会产生相当宽的（光泽/金属）波瓣。这种广泛的反射对漫反射（雾度）具有信号增强效应-在金属上测量的雾度值因此高于它们在视觉上看到的值。

Rhopoint IQ可以测量金属反射——“雾影中的雾影”。使用该信息进行补偿，IQ评估LDA（15.4-17.2°/22.9-24.7°）上“雾影范围附近的反射雾影”，并计算补偿雾影值„HazeC“ 或 „logHazeC“ .

补偿雾影= (雾影测量值) – (雾影信号附近的漫反射和金属反射)

鲜映性（DOI）

衡量反射图像在反射表面上的清晰度。

桔皮会明显降低外观质量，而不会影响光泽读数。这两个测试面板的测量结果与标准光泽度计相同。具有RIQ/DOI测量功能的Rhopoint IQ可以量化其间差异。

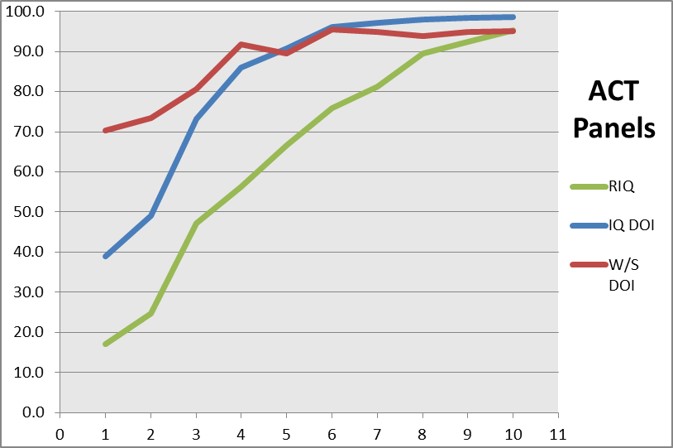

成像质量（RIQ）

RIQ用于量化桔皮和表面波纹度等效果。与成像质量（DOI）测量相比，这一新参数可提供更高的分辨率结果，并更好地模拟人类对表面纹理的感知，尤其是用在汽车等高质量饰面上。

成像质量RIQ的不良结果：桔皮，涂装印记，波纹或其他的可见的结构。导致反射图像失真。

Rhopoint IQ 鲜映性雾影仪可测量 光泽度、DOI、雾度和 RSPEC 值，允许用户量化、控制和降低成品感知质量的表面纹理。广泛应用在汽车制造、显示屏、油漆涂料、印刷、游艇、家具等行业。
