Aesthetix纹理模块介绍及各参数详解

Aesthetix纹理模块介绍及各参数详解

 具有表面纹理的材料（例如汽车内饰塑料、皮革和粉末涂料）需要具有均匀的外观和图案，才能获得最大的视觉吸引力。Rhopoint Aesthetix^®能够分析表面纹理，帮助制造商创造具有最佳视觉外观和触觉品质的一致产品。

人类对纹理的反应可以用精细、粗糙、颗粒状等术语来表征，也可以用粗糙或光滑来表征。纹理的概念代表了最大的挑战之一，因为它不仅复杂，而且也没有明确的测量方法。最常见的是将纹理测量为“粗糙度”，无论是光滑有光泽还是粗糙无光泽：产品的外观和感觉是由其表面粗糙度决定的，这不仅会影响视觉吸引力，还会影响客户的感知和满意度。此外，表面粗糙度影响耐磨性、密封性能和油漆附着力等关键功能，使其精确测量在现代制造业中变得越来越重要。但粗糙度测量能描述感知纹理吗？粗糙度值本身并不能传达视觉效果。然而，这些信息可以用来计算感官参数。

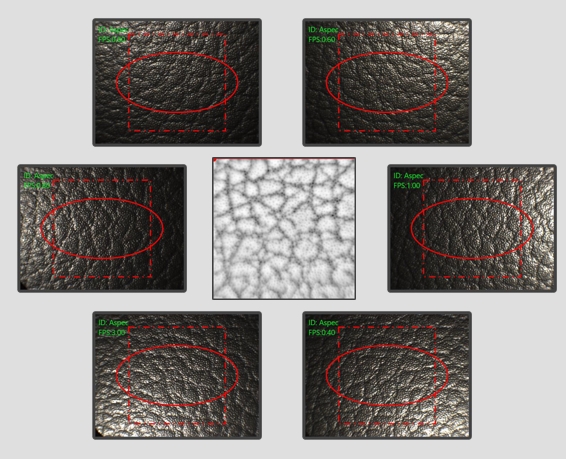

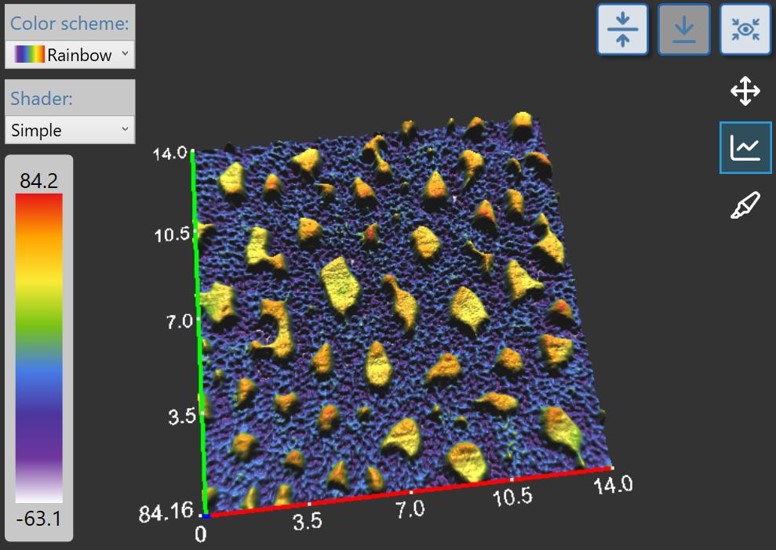

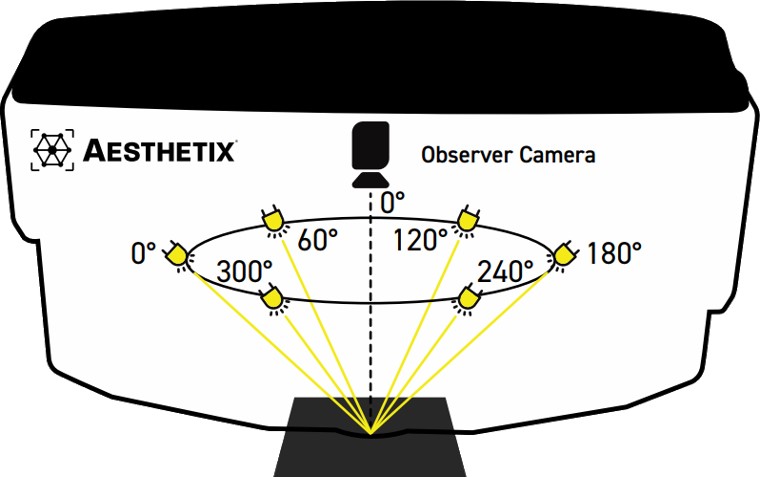

Aesthetix有六个环绕45°:0°的LED光源，可以捕获样品的六张HDR图像，并将其组合成灰度值/高度场图像。每个LED提供唯一的照明方向，以基于图像上的亮度变化计算每个像素处的地形信息。10µm高分辨率地形图通过光度立体成像允许重建详细的3D地形图。根据该表面地图，Aesthetix将分析具有纹理的表面的感知粗糙度和图案。从表面突出的孤立结构可以基于类似分水岭的方法进行分析，以执行单元分析。

Aesthetix纹理模块参数

纹理模块中包含的基本指标是表面的60°光泽度和RGB值，以获得质量控制和感知光泽度方面的一般性能指标。进一步的纹理相关参数是“感知粗糙度”、图案/单元信息（CA、CN、CS、HS、F）以及面积/空间反射率（R、RC、RV、RH）。纹理模块中提供的这些指数中的每一个都给出了关于表面特征的详细信息，允许对其物理和光学特性进行全面分析。

单元纹理特征指数

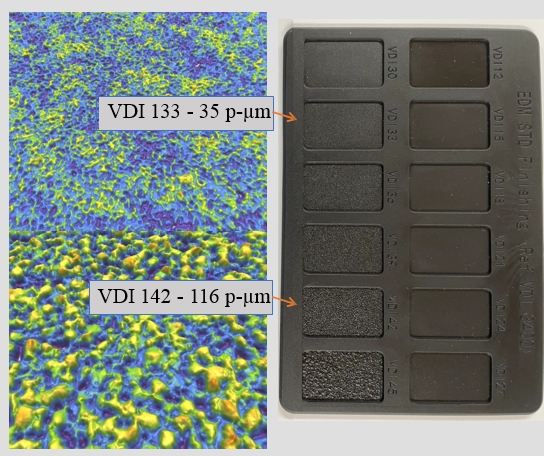

CA–细胞振幅（[P-µm]）

*峰谷平均高差

*反映表面纹理的垂直深度

值越高=纹理越粗糙，较低的值=曲面越较平滑

细胞纹理特征指数

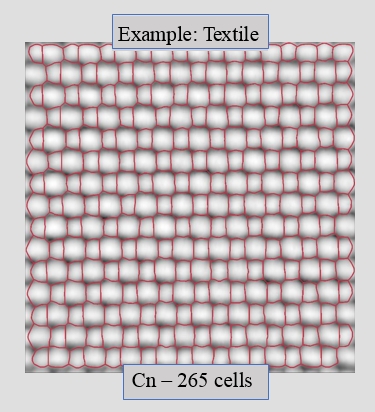

Cn–单元数量

*定义区域中的表面特征（单元）总数

*表示纹理密度和分布

*帮助评估表面的视觉或触觉细节

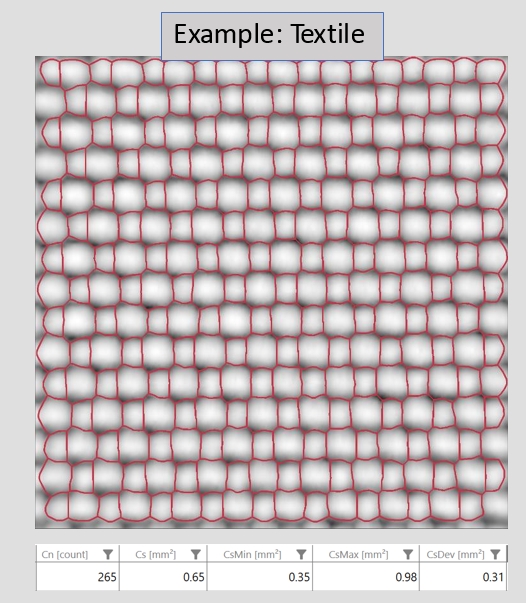

表面图案评估的泡孔尺寸指数

Cs–平均单元大小

*所有单元格的平均大小

*表示曲面上的典型结构特征

CsMIN–最小单元尺寸

*最小单元的大小

*显示表面结构的下限。

CsMAX–最大单元格大小

*最大单元格的大小

*显示表面结构的上限。

CsDEV–单元大小标准偏差

*测量细胞大小的可变性（通过平均值标准化）

*表示表面均匀性。

表面高程指数

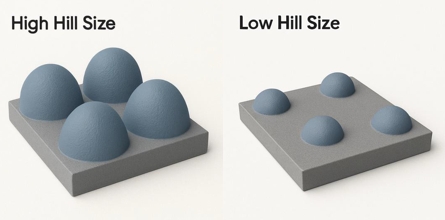

HS–波峰大小（[mm²]）

*单元内凸起特征（凸起）的平均横截面积

*有助于评估波峰表面的面积

*说明波峰表面有多宽

*较大的山丘尺寸通常导致更明显的触觉纹理和更强的视觉对比

地表高程指数

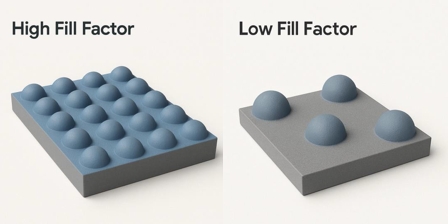

F–填充系数（[%]）

*波峰面积与总细胞面积之比

*显示了波峰占据地表的密集程度。

*直接影响触觉反馈和表面光泽度

*用于比较不同的表面处理或材料

高填充系数=波峰紧密堆积，低填充系数=波峰之间的间距更大

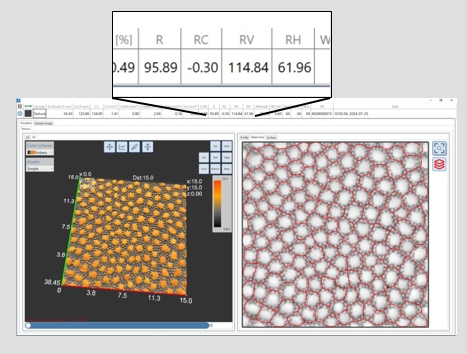

反射率指数

R–反射率

*表面的平均反射率，逐像素计算

RC–反射对比度

*测量波峰和波谷之间的反射率差异

*表示表面上的视觉变化。

RV–波谷中的反射率

*下部区域平均反射率值

*帮助评估阴影或蒙版区域。

RH–波峰上的反射率

*高架区平均反射率

*捕捉波峰的光泽或明亮程度。
