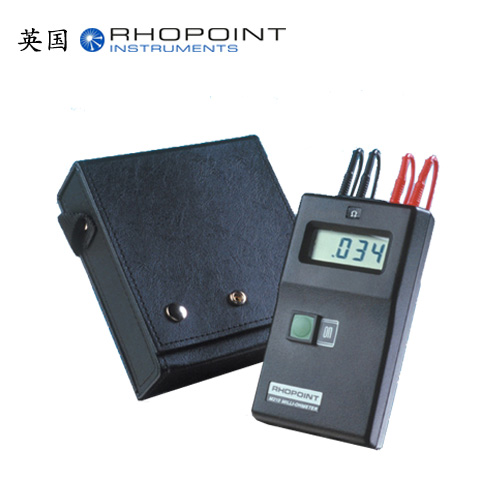

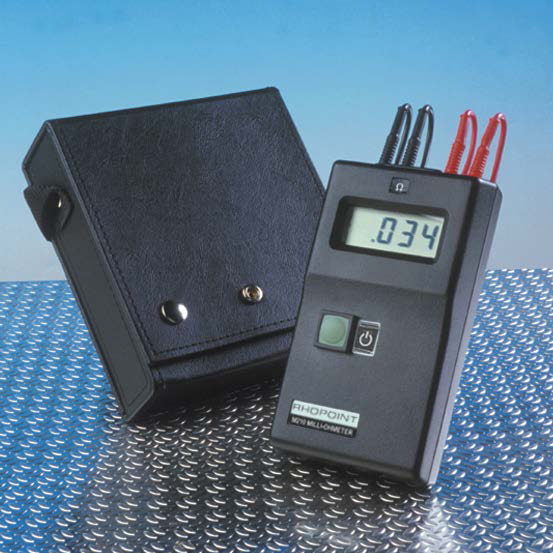

Rhopoint M210 毫欧表

M210毫欧表是一款便携式数字毫欧表，用于测量0.001Ω至200Ω范围内的低电阻值。通过使用四端输入方式消除测试引线长度引起的误差，实现高精度电阻测量。

毫欧表体积小、重量轻，单手操作方便，只需一个开关键即可进行测量。还有自动测距、自动小数点和三

分钟后自动断电等功能。电池寿命长，由单个PP3或MN1604电池供电。

M210毫欧表最重要的特点之一是其低（5mA）测试电流。这可确保被测触点不会被测试电流“清洗”，而当使

用更高的测试电流时，可能会发生这种情况。这被测触点的“清洁”会导致测量错误。

在四端子“开尔文”配置中，四根导线用于将被测电路连接至仪器。一对导线承载仪器产生的电流，另一对导线连接到电压测量电路。电流电路为低阻抗，电压电路为高阻抗。连接时，电流流过被测部件或电路，并测量测试点之间的电压降。

特点：

☆ 0.1% 精度

☆ 仅5mA测试电流

☆ 单按钮操作

☆ 3分钟自动关机

☆ 连续运行20小时（使用标准PP3电池）

☆ 自动设置范围

☆ 4端子输入

☆ 轻便易用

每次读值皆准确

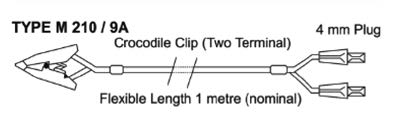

弹簧夹连接器

1. 将黑色插头插入仪器顶部的黑色插座，将红色插头插入红色插座。

2. 将导线卡到待测试的电路或部件上。确保夹子的两面都有良好的电气接触。

3. 按下ON（接通）按钮以读取电阻。

此为标配连接器。

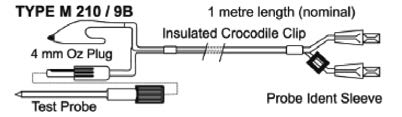

探针连接器

1. 如图所示，将插头插入各自的插座中。外部插头通过夹子形成电流电路。内部插头（带黄色带）连接电压测量电路中的探针。

2. 将导线卡到测试仪下方的电路上。

3. 当探针与电路接触时，按下ON按钮读取电阻。

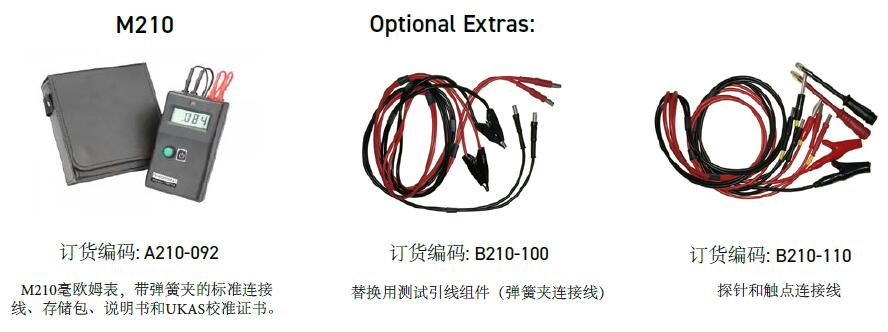

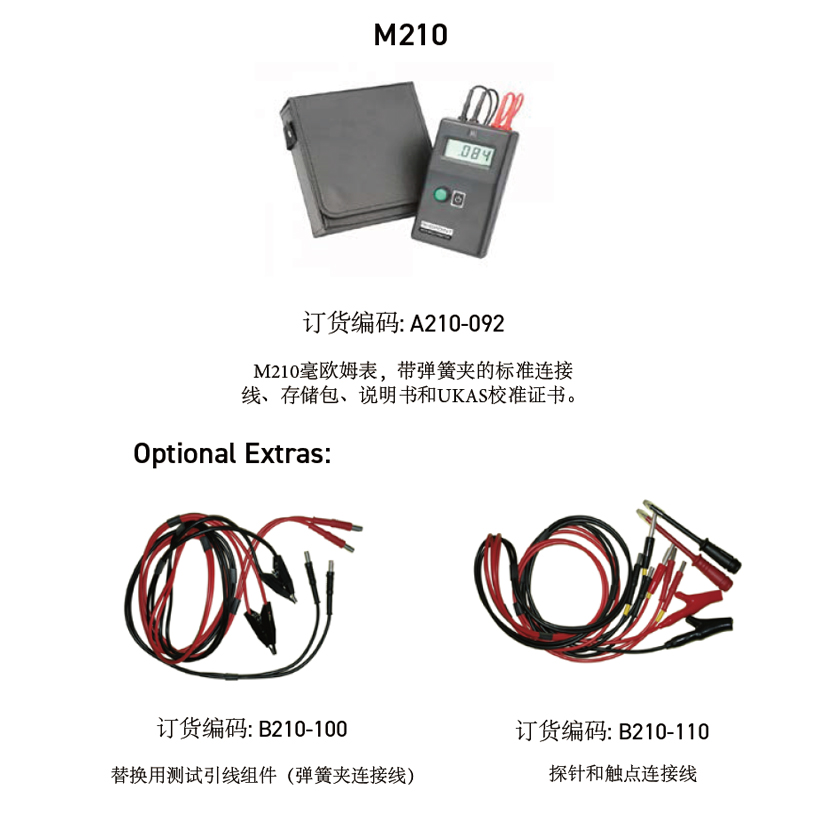

可选额外配件，作为一对带探针的连接器提供。部件代码：B210-110。

使用方法

1. 毫欧表直接显示毫欧或者欧姆值。

2. 显示波动读数。检查夹子是否与被测电路接触良好，然后查找间歇性故障的原因，例如干焊点、氧化或腐蚀的端子；被测电路中部件的轻微机械运动应能迅速揭示问题的根源。

3. 闪烁的“1”表示电路中的电阻超过200欧姆。

4. 显示的“LO-BAT”表示电池电量低。

仪器使用欧姆定律（R=E/I）计算电流和电压降之间的比率，以欧姆为单位显示结果。连接通常需要四个夹子，

但这可能会不易操作，因此毫欧表使用夹式连接器。

钳口由坚固的塑料制成，每个钳口表面嵌入一个铜/银镶嵌触点；它们通过塑料嵌条彼此绝缘。每个夹子上的一

个接触面连接到电流产生电路，另一个接触面连接到电压测量电路。用这种方法，四根电线立即由两个夹子连

接起来。

连接导线的电阻在测量中不起作用，因此不需要像使用万用表进行相同测量那样进行“消除”。
